瀏覽器自帶分享功能也很好用哦~| 產品概述 |

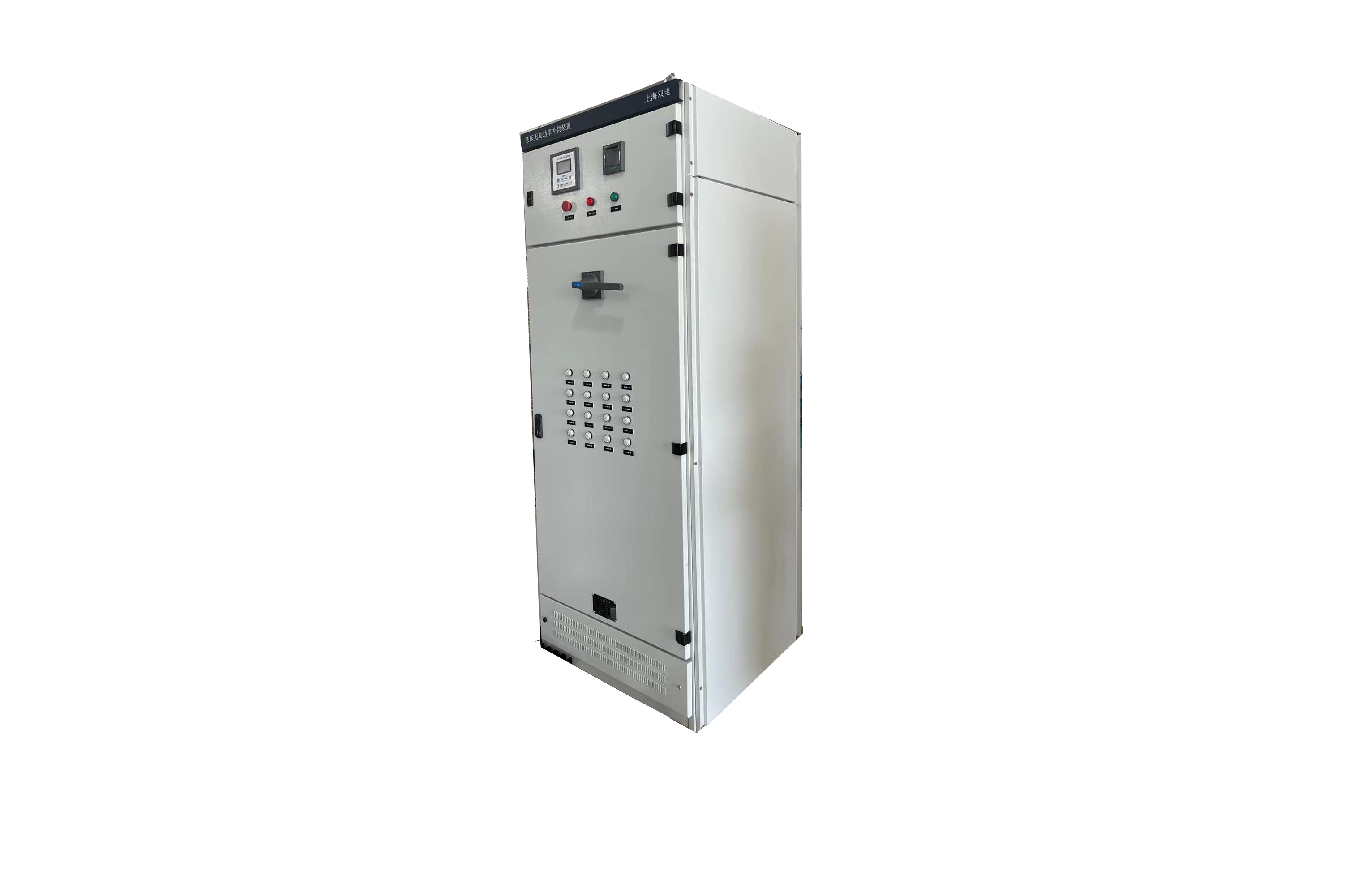

GETCOS系列低壓無功功率補償裝置通過投切電容器組來補償電網中的無功損耗，提高功率因數，降低線損，從而提高電網的負載能力和供電質量;無功補償電容器串聯濾波電抗器的自動補償裝置用于帶諧波負荷的三相電網集中無功功率補償，通過串聯電抗器，使得只有少量諧波流入帶電抗保護的補償回路;
| 技術特點 |
▌分體式結構設計：柜內布局整齊美觀、利于通風散熱、延長使用壽命，安裝維護方便。
▌獨特的零電流投切技術：晶閘管投切模塊采用過零投切技術，電壓過零時投入，電流過零時切除，合閘涌流小，分閘燃弧不易產生。
▌三相分補結構：采用單相電容器，三相獨立控制，裝置實時計算各相所需無功量，實現智能分補，有效治理三相無功不平衡。
▌創立不平衡系統智能檢測控制技術：采用先進的檢測控制算法，可根據系統不平衡度變化實時跟蹤調整補償策略，為各種快速瞬變負荷和各種沖擊性負荷的無功補償提供較好補償手段
▌高性能智能監控終端：采用DSP+FPGA作為控制核心，計算能力強，擴展性好，液晶顯示，圖形化人機界面，實時顯示電力測量數據，完善的報警與保護功能。
▌通用性強：涵蓋GGD、GCK、GCS、MNS、OKKEN、BLOKSET、SIKUS、MODAN6000 等多種柜型。
?
| 技術參數 |
GETCOS系列低壓動態無功補償裝置 | |
額定電壓 | 110V-1000V |
額定頻率 | 50Hz |
**運行電流 | ≤1.4In |
**運行電壓 | ≤1.1Un |
響應時間 | ≤20ms |
*小步長 | 分相可實現2 kVar |
三相可實現3 kVar | |
測量精度 | 電壓/電流 ± 0.5% |
功率 ± 1% | |
頻率0.1Hz | |
**涌流 | ≤1.5In |
電壓電流測量范圍 | 1V-300V (相電壓) AC |
0.01A～6A AC | |
控制回路 | 24路 |
環境溫度 | -25℃～+45℃ |
空氣相對濕度 | ≤90% |
冷卻 | 強制冷卻 |
海拔高度 | 海撥2000M以下 |

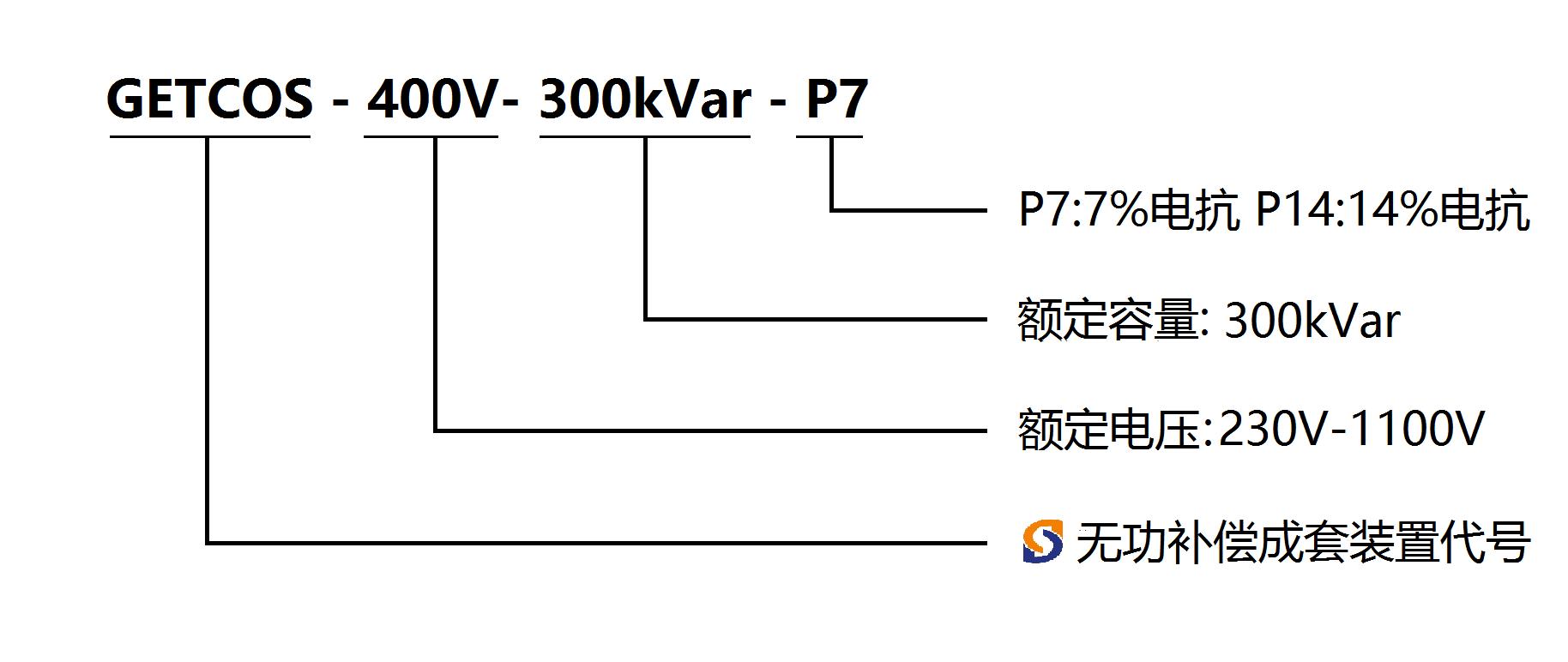

| 型號說明 |
| 常規產品選型 |
額定電壓400V/50Hz，串聯濾波電抗器，調諧頻率189Hz或134Hz（X=7或14），接觸器投切，三相共補
功率（kVar） | 型號 | 補償回路容量 | W*D*H（mm） |
100 | GETCOS-100-400/PX | 25+25+25+25 | 800*800*2200 |
150 | GETCOS-150-400/PX | 25+25+50+50 | 800*800*2200 |
200 | GETCOS-200-400/PX | 25+25+50+50+50 | 800*800*2200 |
250 | GETCOS-250-400/PX | 25+25+50+50+50+50 | 800*800*2200 |
300 | GETCOS-300-400/PX | 25+25+50+50+50+50+50 | 1000*1000*2200 |
350 | GETCOS-350-400/PX | 25+25+50+50+50+50+50+50 | 1000*1000*2200 |
400 | GETCOS-400-400/PX | 50+50+50+50+50+50+50+50 | 1000*1000*2200 |
額定電壓400V/50Hz，串聯濾波電抗器，調諧頻率189Hz或134Hz（X=7或14），可控硅投切，三相共補
功率（kVar） | 型號 | 補償回路容量 | W*D*H（mm） |
100 | GETCOS-100-400/PX-T | 25+25+25+25 | 800*800*2200 |
150 | GETCOS-150-400/PX-T | 25+25+50+50 | 800*800*2200 |
200 | GETCOS-200-400/PX-T | 25+25+50+50+50 | 800*800*2200 |
250 | GETCOS-250-400/PX-T | 25+25+50+50+50+50 | 800*800*2200 |
300 | GETCOS-300-400/PX-T | 25+25+50+50+50+50+50 | 1000*800*2200 |
350 | GETCOS-350-400/PX-T | 25+25+50+50+50+50+50+50 | 1000*1000*2200 |
400 | GETCOS-400-400/PX-T | 50+50+50+50+50+50+50+50 | 1000*1000*2200 |
額定電壓690V/50Hz，串聯濾波電抗器，調諧頻率189Hz（P=7%），可控硅投切，三相共補
功率（kVar） | 型號 | 補償回路容量 | W*D*H（mm） |
100 | GETCOS-100-690/PX | 25+25+25+25 | 800*800*2200 |
150 | GETCOS-150-690/PX | 25+25+50+50 | 800*800*2200 |
200 | GETCOS-200-690/PX | 25+25+50+50+50 | 800*800*2200 |
250 | GETCOS-250-690/PX | 25+25+50+50+50+50 | 1000*1000*2200 |
300 | GETCOS-300-690/PX | 25+25+50+50+50+50+50 | 1000*1000*2200 |
注：其他規格型號，請聯系雙電電氣！
