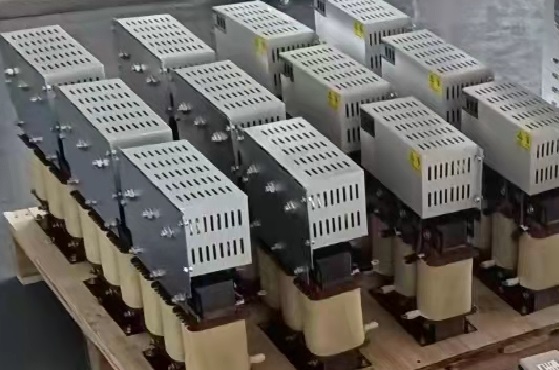

正弦波濾波器

正弦波濾波器用于改善變頻器輸出端電壓波形，修正變頻器輸出的PWM波形轉換為正弦波，大幅削減輸出諧波分量，諧波電壓THDu<10%；明顯抑制高頻及 dv/ dt射頻干擾，以防電機電纜老化、爆裂，減小電機噪聲，延長電機壽命，防止突發引起電流及電壓對設備造成的危害。輸出線纜可延長至3000米。
通常，變頻器與負載的距離超過50米，須考慮安裝輸出電抗器，若對變頻器輸出波形有要求或現場已出現故障情況，須加正弦波濾波器；并且與輸出電抗器、dv/dt濾波器相比，正弦波濾波器末端有一組電容濾波器電路，使變頻器輸出波形更接近正弦波。綜合分析，加裝正弦波濾波器是輸出諧波治理較好的諧波治理方案。領軍

021-5296-5785

產品描述

技術參數

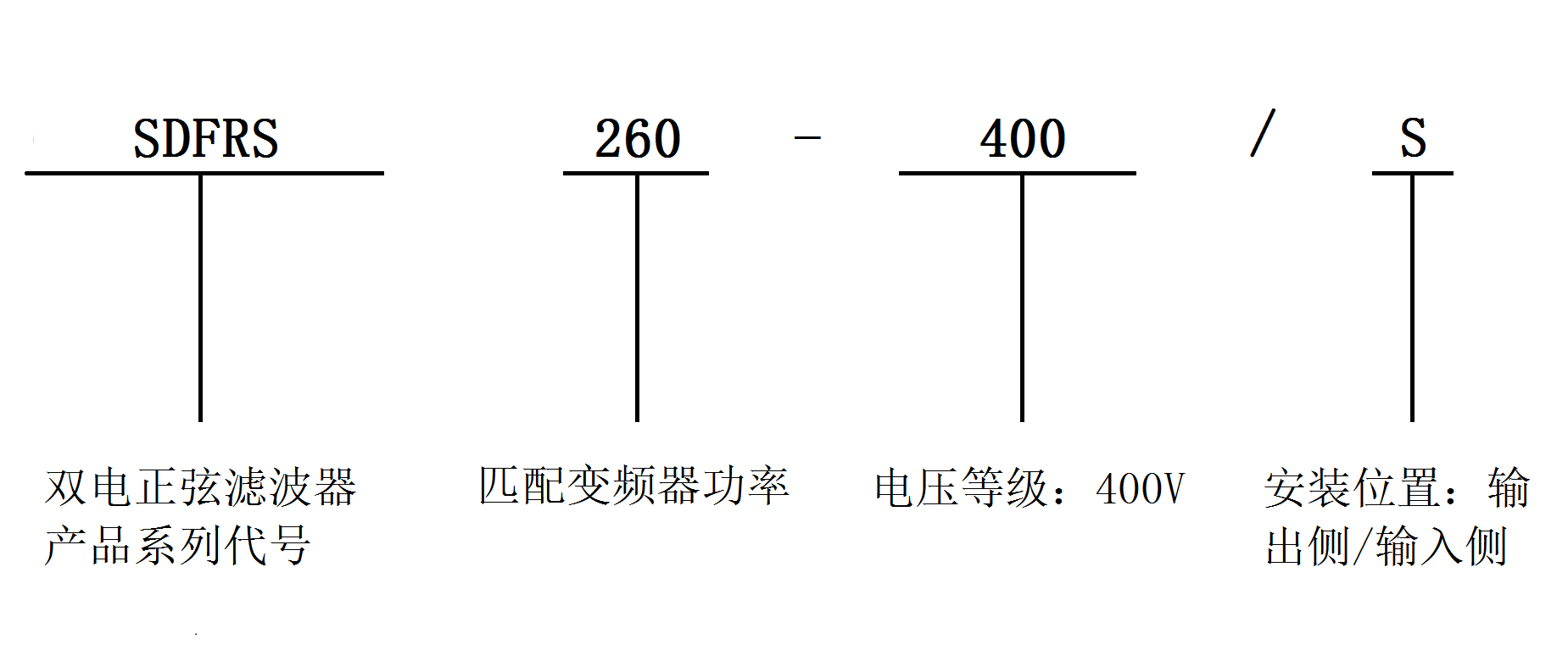

產品選型

產品概述

通常，變頻器與負載的距離超過50米，須考慮安裝輸出電抗器，若對變頻器輸出波形有要求或現場已出現故障情況，須加正弦波濾波器；并且與輸出電抗器、dv/dt濾波器相比，正弦波濾波器末端有一組電容濾波器電路，使變頻器輸出波形更接近正弦波。綜合分析，加裝正弦波濾波器是輸出諧波治理較好的諧波治理方案。

產品特點

◆ 將變頻器的輸出SPWM調制波濾成近似正弦的電壓波形。

◆ 可以有效的抑制高頻損耗及降低瞬變電壓dv/dt。

◆ 防止行波反射引起電機端電壓疊加減少電機絕緣壓力，延長線纜長度。

◆ 減少諧波疇變系數，延長電機壽命。

技術參數

▉ 額定工作電壓： F3 380~690VAC/50Hz

▉ 額定工作電流： 3A至1600A

▉ 抗電強度：鐵芯-繞組 3000VAC/50Hz/10s無飛弧擊穿(工廠測試)

▉ 絕緣電阻： 1000VDC絕緣阻值≥100MV

▉ 電抗器噪音: 小于80dB（與電抗器水平距離點1米測試）

▉ 防護等級： IP00
