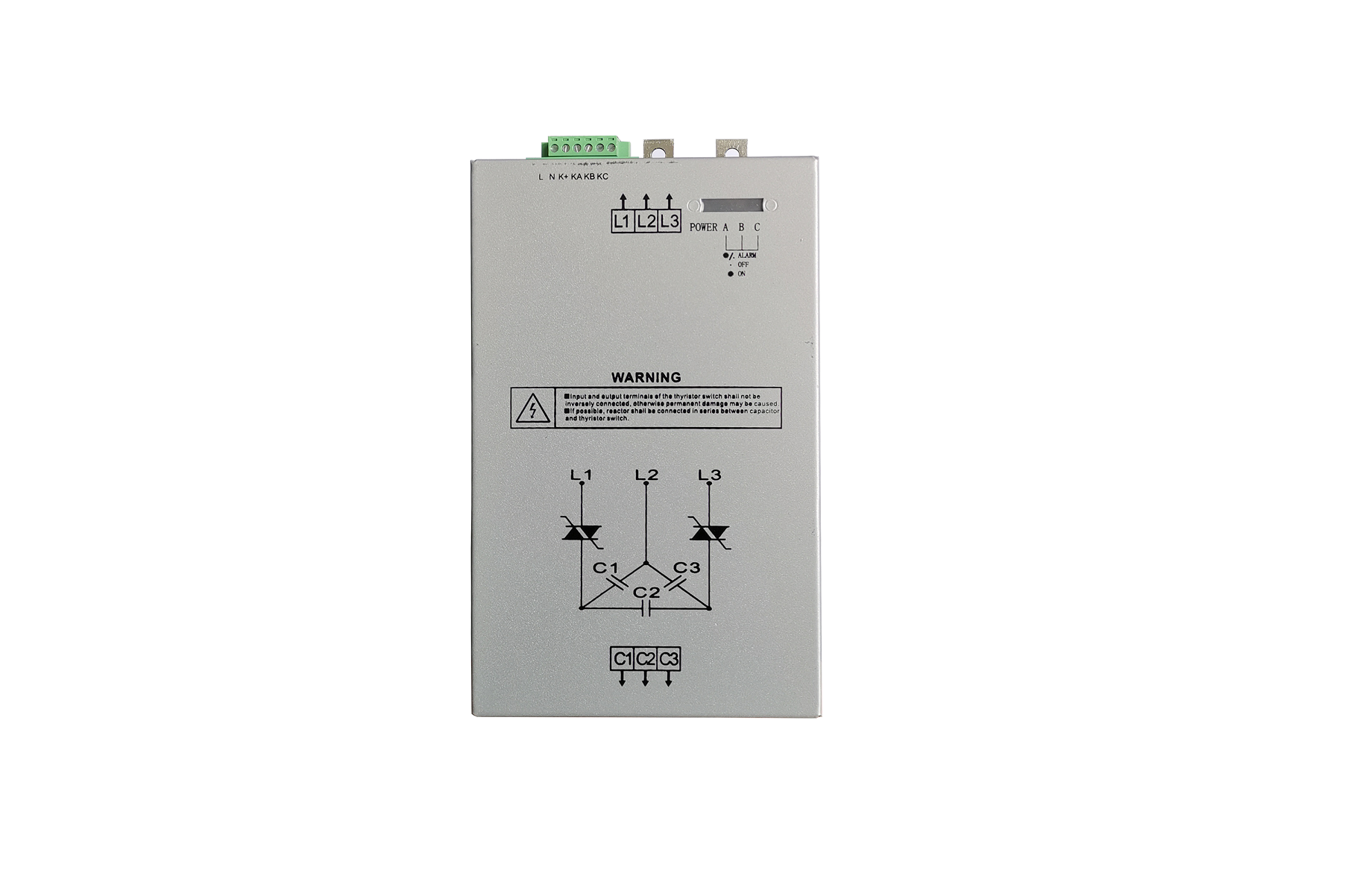

SDTCS 晶閘管投切開關

SDTCS系列可控硅調節開關采用過零觸發技術，可將電容器快速、平穩地連接到電網或從電網斷開，而不會產生涌流，特別適用于無功功率快速變化場合的無功補償，是實現動態功率因數校正的理想解決方案。其電氣結構主要由大功率晶閘管模塊、隔離電路、觸發電路、同步電路、保護電路及驅動電路組成。具有安裝簡單，維護方便，響應速度快等優點。

021-5296-5785

產品描述

技術參數

產品選型

產品概述

技術特點

>過零投切，無涌流，無沖擊，不會對電網造成沖擊
>光電隔離，抗干擾能力強，響應速度快，t≤20ms
>集成一體化，體積小，安裝方便
>LED信號燈顯示投切狀態
>內置冷卻風扇，自動控制風扇啟停
>內置過溫保護，保護溫度80℃
>操作無噪音，無機械磨損，長使用壽命

技術參數

參數		SDTCS系列可控硅投切開關
設計標準		IEC60439&IEC146
額定電壓		230V/400V
額定頻率		50Hz/60Hz
容量		10/15/25/30/50/60kvar
過載能力		1.5Ie(60S)
缺相保護		三相系統模組內任意一相欠壓時，自動切除不投入功能
驅動電流		30mA
防護等級		IP30
響應速度		＜20ms
安裝位置		室內
安裝海拔		＜2000m
控制電壓		DC12V，電流25mA
工作環境		溫度-25℃~55℃ 無劇烈震動和沖擊無導電粉塵和腐蝕性氣體
風機參數		額定電壓AC220V/50Hz
溫度參數	冷卻方式	風冷，風機啟動溫度設定值45攝氏度
	過溫保護	80℃自動切除電容器組
	溫度等級	-25℃/D
使命壽命		130000h

注：詳細技術參數，請咨詢雙電電氣！

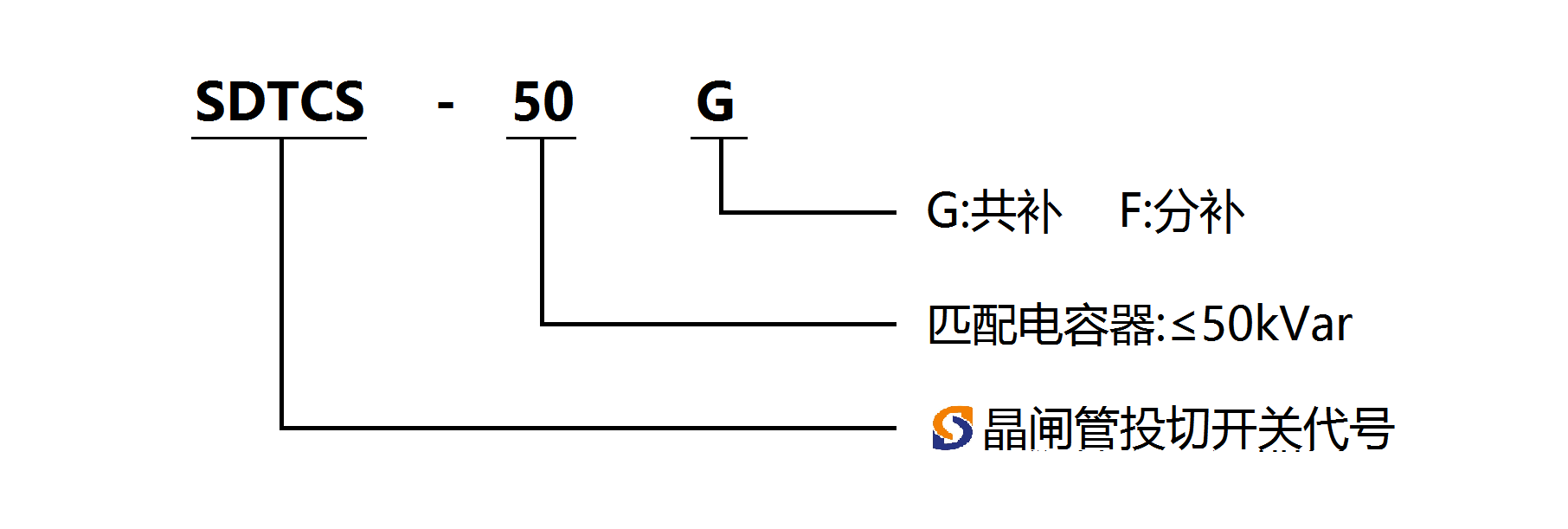

型號說明

常規產品選型

補償方式	產品型號	投切容量	額定電壓
單相投切	SDTCS-30F	≤10kVar*3	230V
	SDTCS-40F	≤13.4kVar*3	230V
	SDTCS-50F	≤16.7kVar*3	230V
	SDTCS-60F	≤20kVar*3	230V
三相投切	SDTCS-30G	≤30kVar	400V
	SDTCS-40G	≤40kVar	400V
	SDTCS-50G	≤50kVar	400V
	SDTCS-60G	≤60kVar	400V

注：詳細產品選型,請咨詢雙電電氣!
